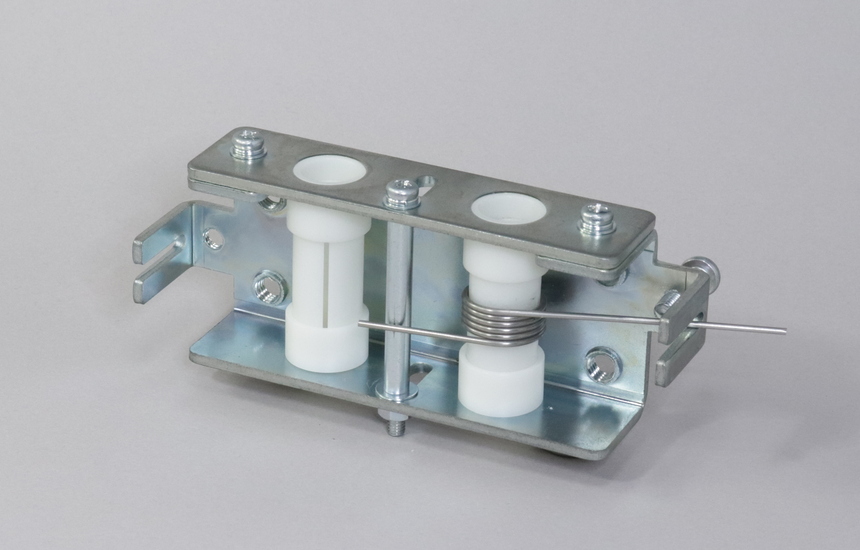

SRシリーズ｜SR15

任意の位置で固定出来る直動式トルクリミッタ

当社従来技術の回転式トルクリミッタの技術を応用した直動部品、リニアトルクリミッタを開発し
ました。シャフトを挿入すると一定の摩擦力が働き、上下スライドも水平スライドも任意の位置で
固定することが出来ます。摩擦抵抗は、ねじで調整出来るため、お好みの抵抗感を設定することが
可能です。シャフトをねじで固定しないため、シャフトに傷がつくこともありません。
固定解除ボタン（オプション）を使えば、摩擦抵抗なくスライドすることも可能です。

動作イメージ

手で動かすとスムーズにスライドし、手を離すとその位置で確実に固定されます。
摩擦抵抗はねじで細かく調整でき、操作性と保持力のバランスを自由に最適化できます。

特長

• 一定の摩擦抵抗で直動
• シャフト挿入後は摩擦抵抗で位置固定
  （ 摺動部は樹脂で無潤滑のため給油不要）
• 摩擦抵抗の調節が可能（調節用ねじの操作）
• ねじ止めなどの固定作業は不要
• シャフトを 2 本通して使用
  （ シャフトの片方は回転防止目的）
• 固定解除ボタン追加が可能（オプション）

想定用途

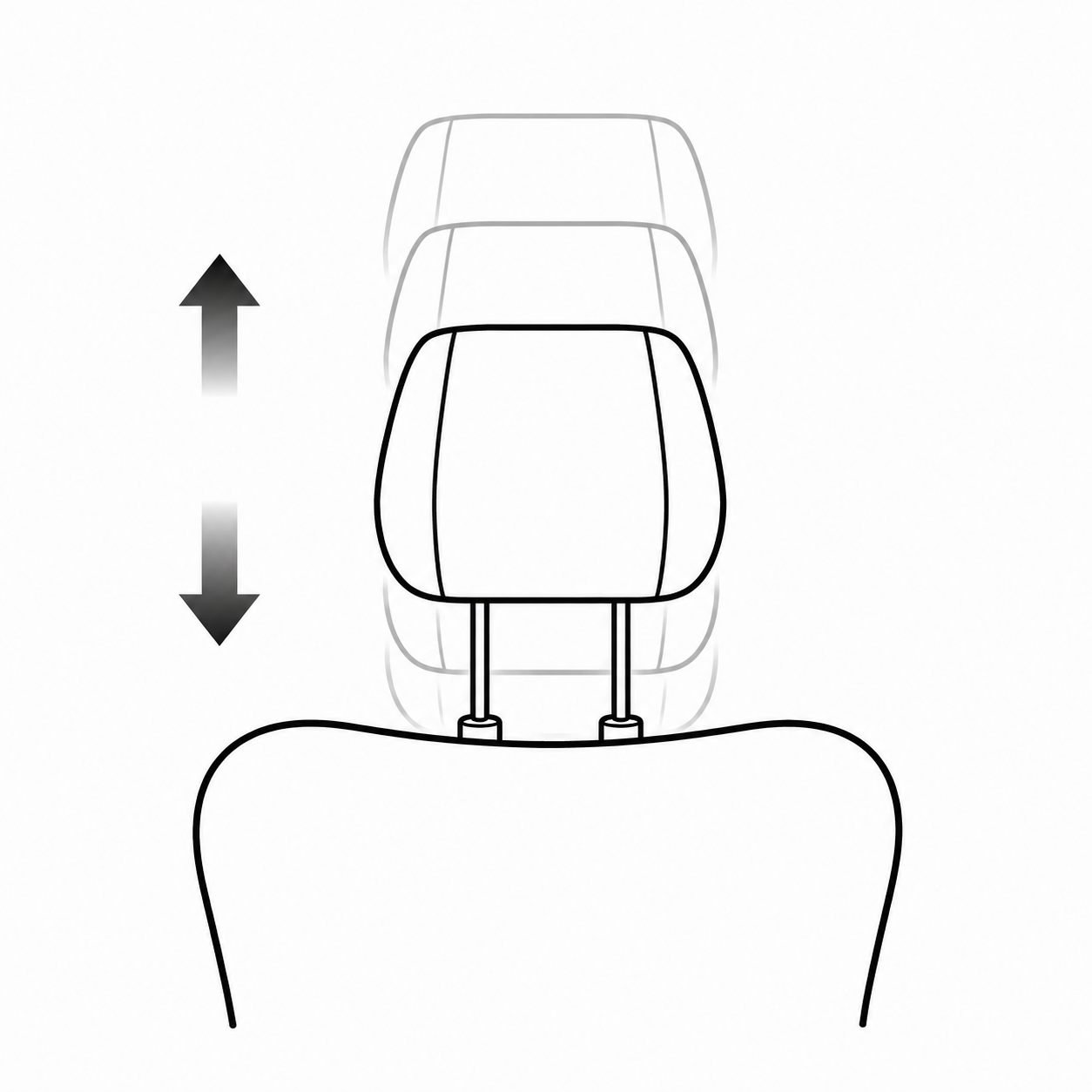

• ヘッドレスト
• イルリガードルスタンド（点滴台）
• モニタの高さ調整機構
• 位置決め治具

直動方向の動き（摩擦抵抗）を調整する方法

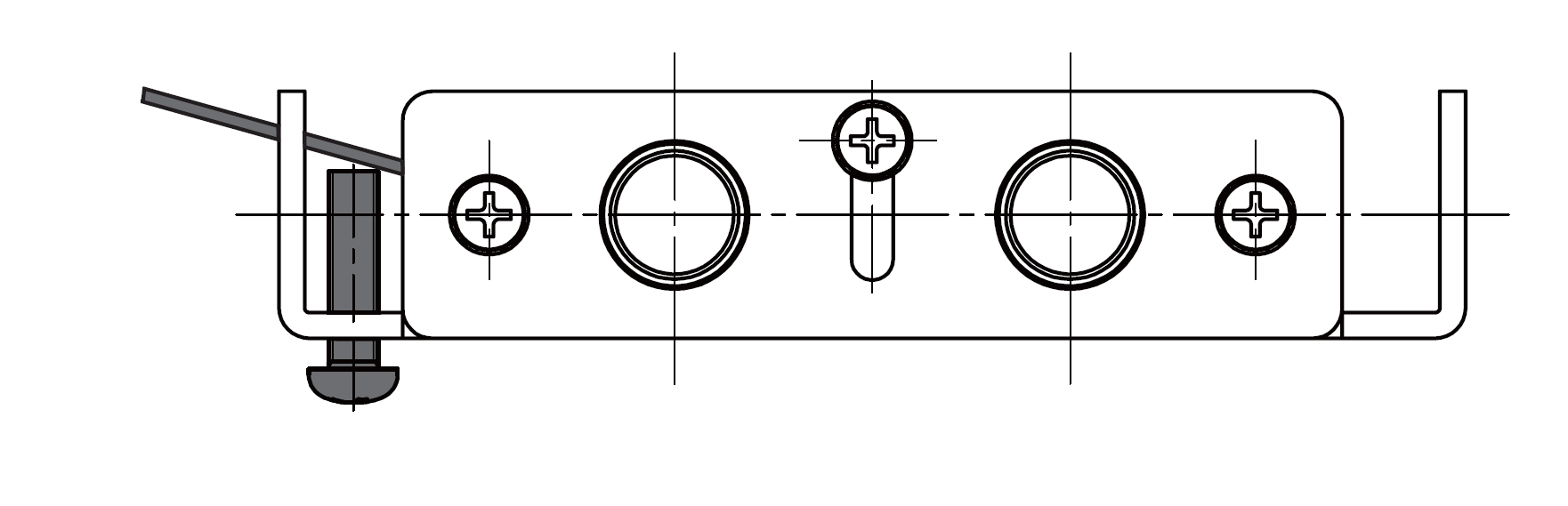

■ 標準動作

ねじを回すことで、直動方向の動きの重さ（摩擦抵抗）を調整できます。用途に合わせて、軽く動く設定からしっかり止まる設定まで、自由に操作感を変更できます。

摩擦抵抗が低い調整（軽く動く）

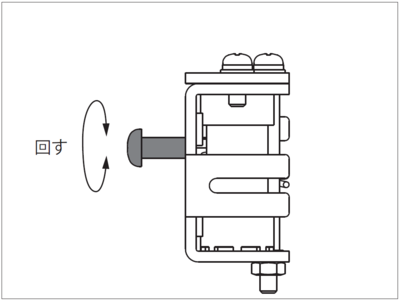

締める方向にねじを回す

■ 固定解除ボタン（オプション）

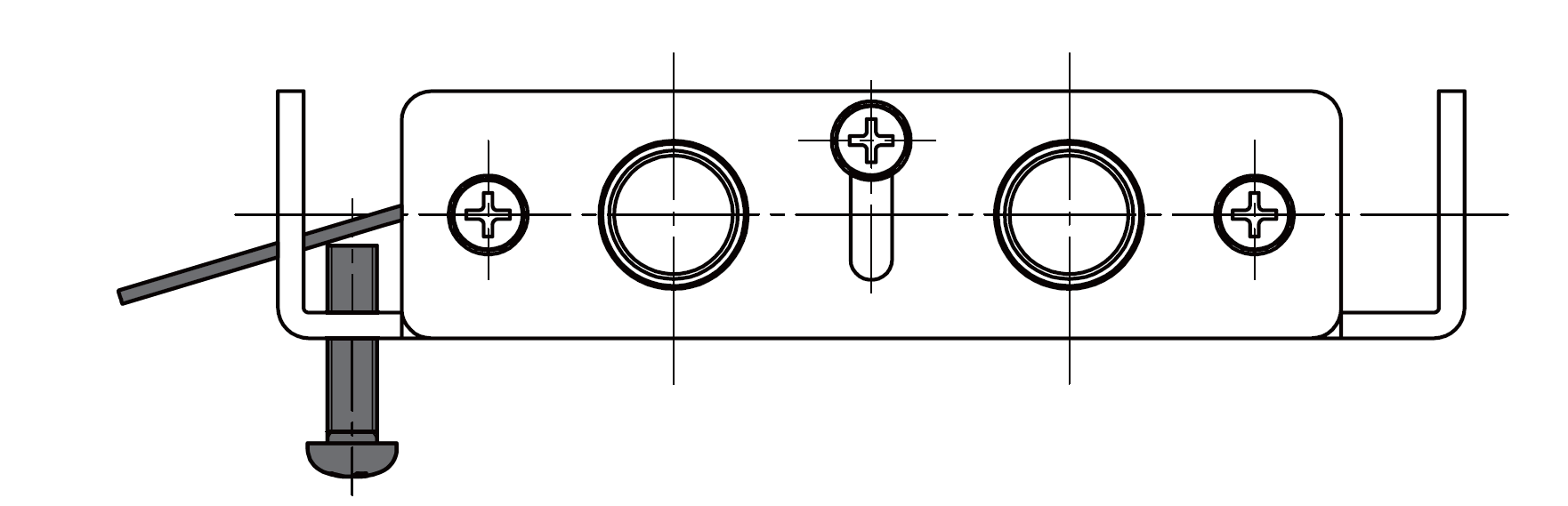

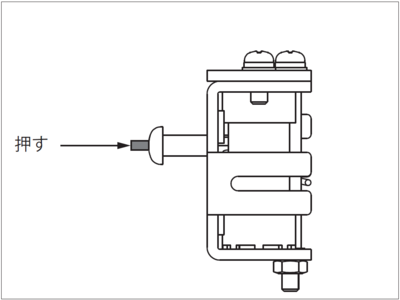

固定解除ボタンを使用することで、スライド時の摩擦抵抗を瞬時に軽くすることができ、よりスムーズな操作が可能になります。

摩擦抵抗が高い調整（しっかり止まる）

緩める方向にねじを回す

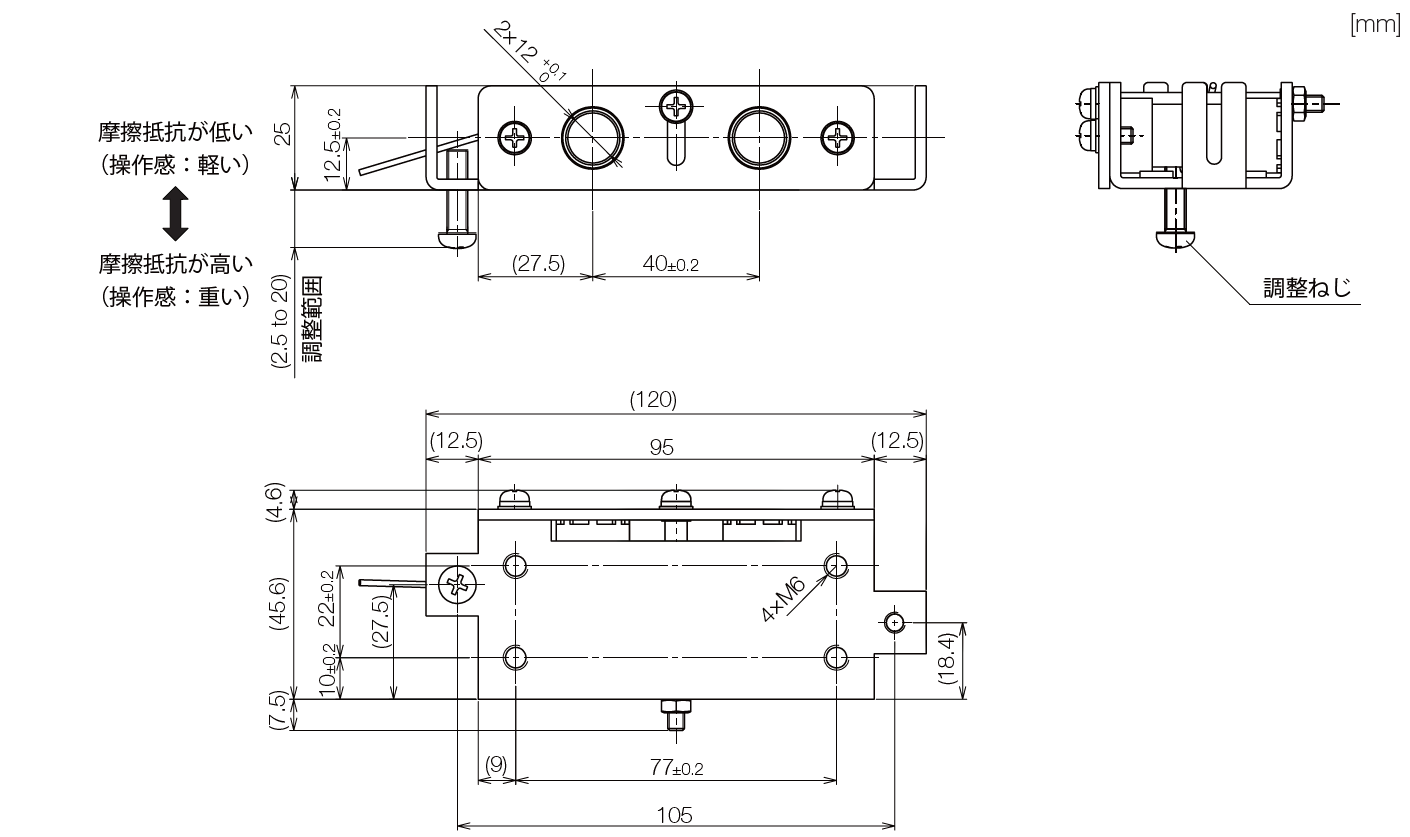

製品寸法

製品仕様

• 耐久性　75,000回
  (摩擦抵抗低下時の摩擦抵抗調整ねじ使用も含めた耐久性。耐久試験条件は、ストローク150mm を6 秒/ 往復）
• 操作力　最大40N
• 使用温度範囲　0～40℃
• 重量　約220g
