SRシリーズ｜SR14

ロータリーダンパと一体化出来るワンタッチ着脱機構

シャフトを挿入するだけでホールドされ、側面のボタンでリリース。
TOK ダンパTD100 シリーズと一体化してスローダウン機構を付加すれば、
ソフトクローズと着脱機構を組み合わせたコンパクトな機械要素になります。

特長

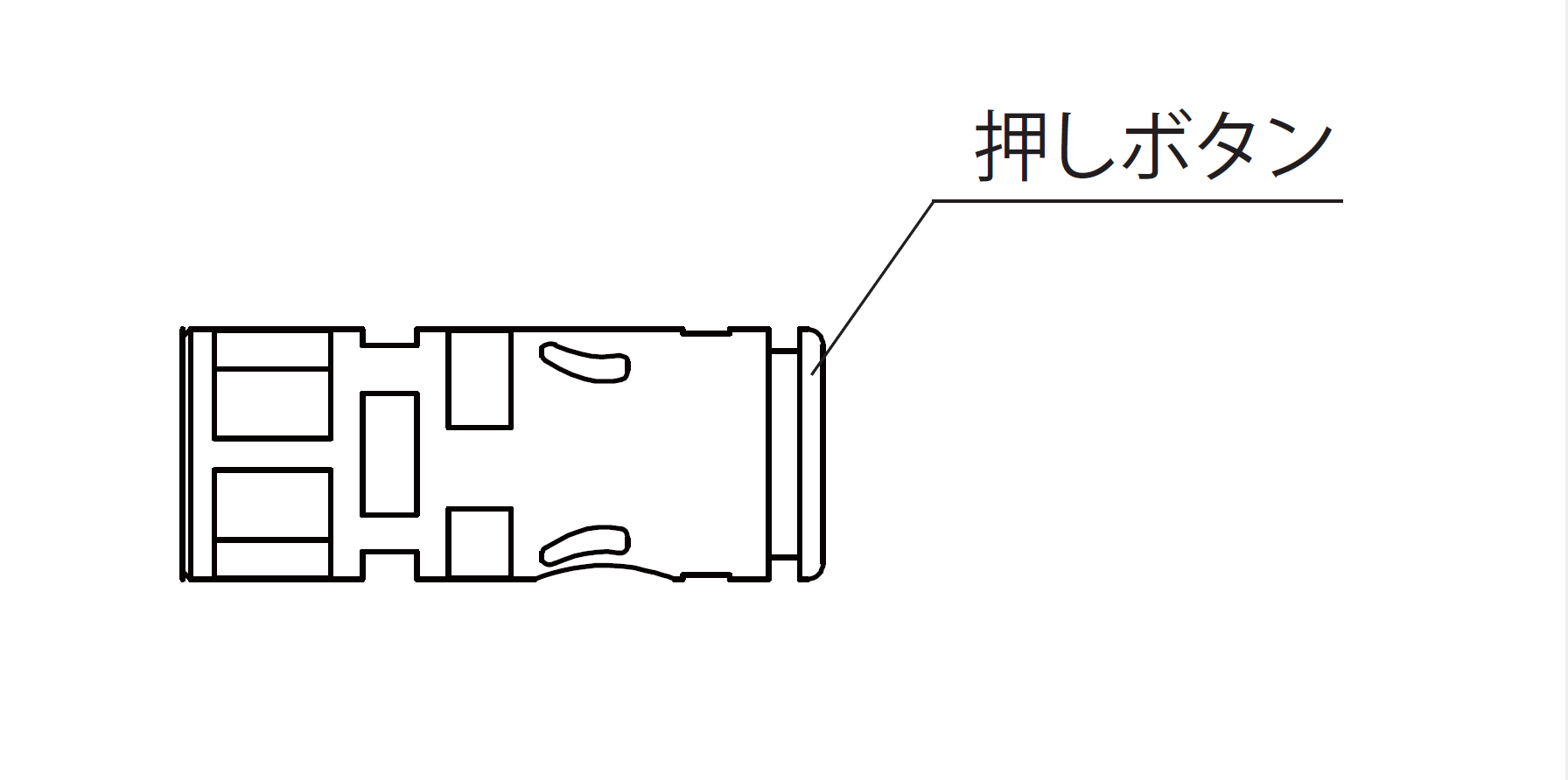

ボタンを押すだけで確実に取り外せる、使いやすい設計です。

• シャフト取り付けは差し込むだけ
• シャフトを外すときはボタンを押すだけ
• コンパクトなデザイン（当社従来品比）
• PBT 樹脂を採用し、耐薬品性を確保

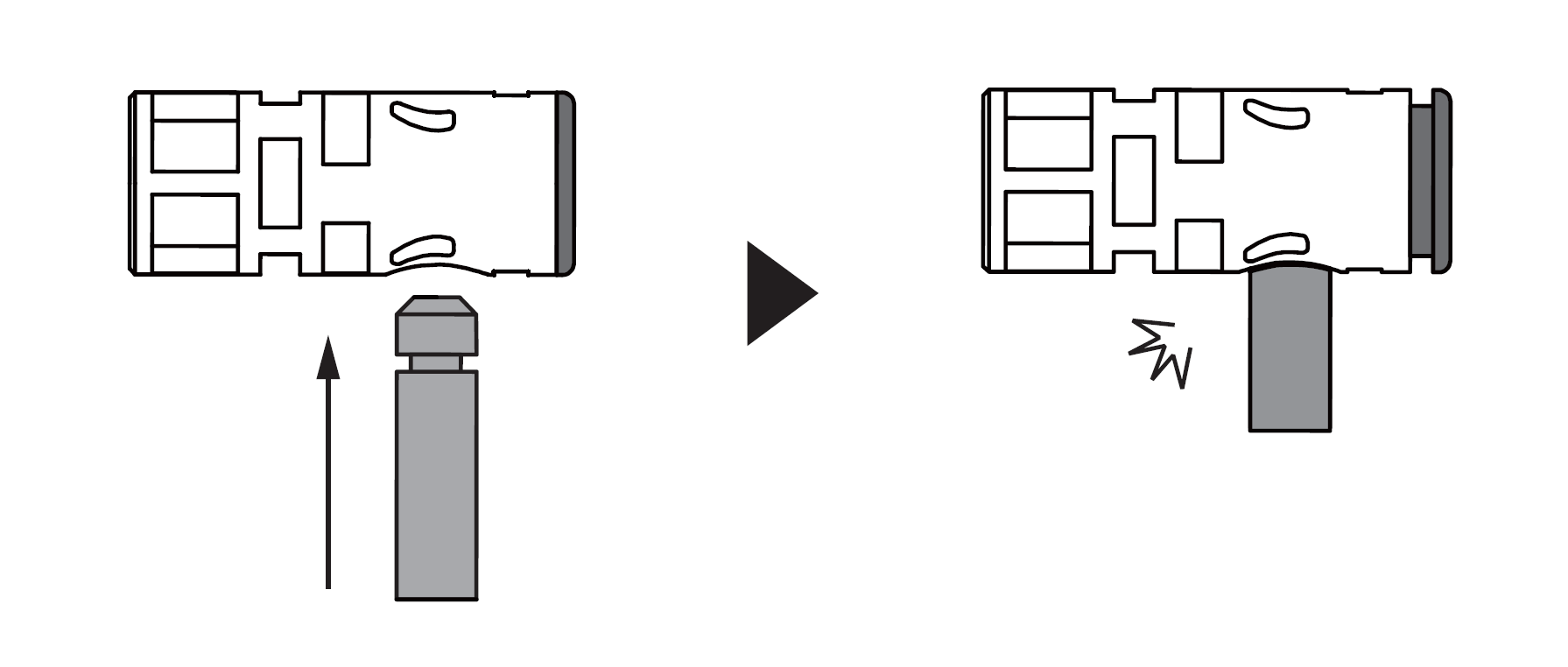

取り付け

押し込むだけでホールドされます

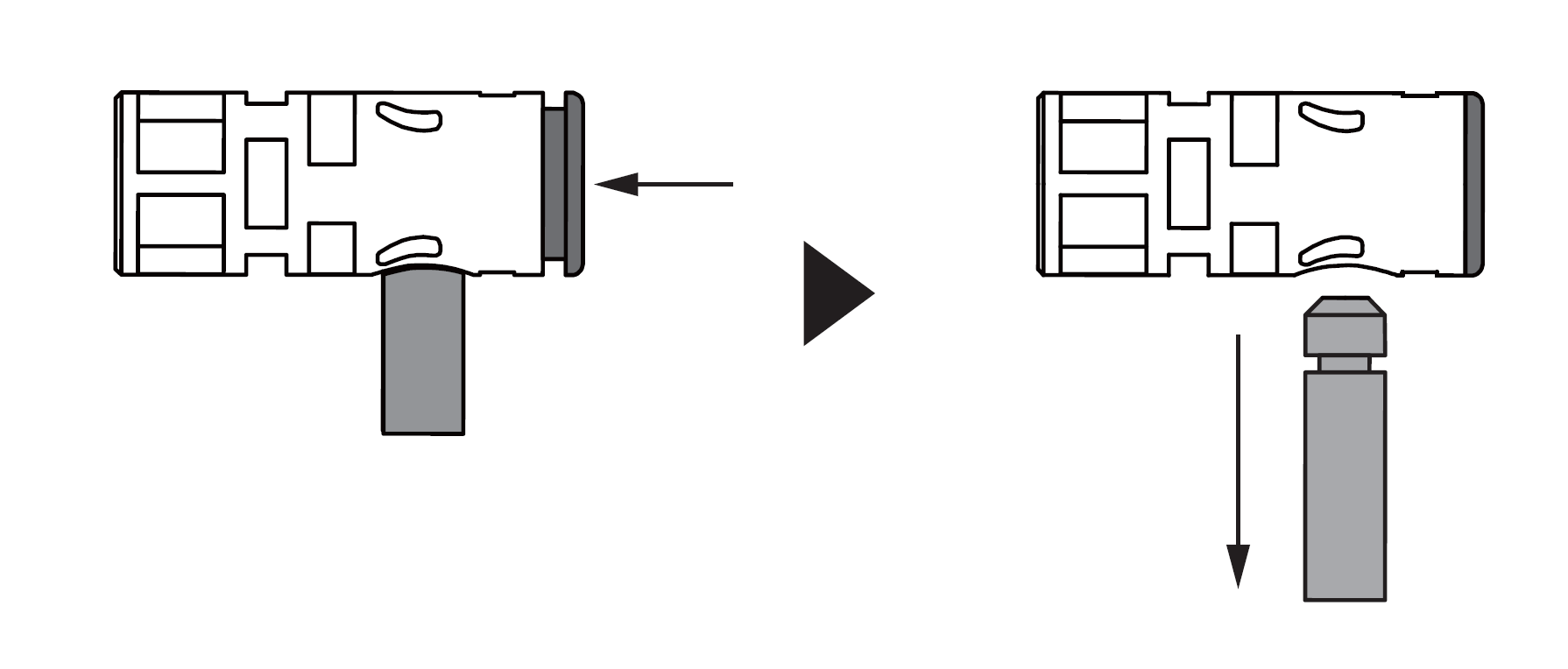

取り外し

ボタンを押すとリリースされます

想定用途

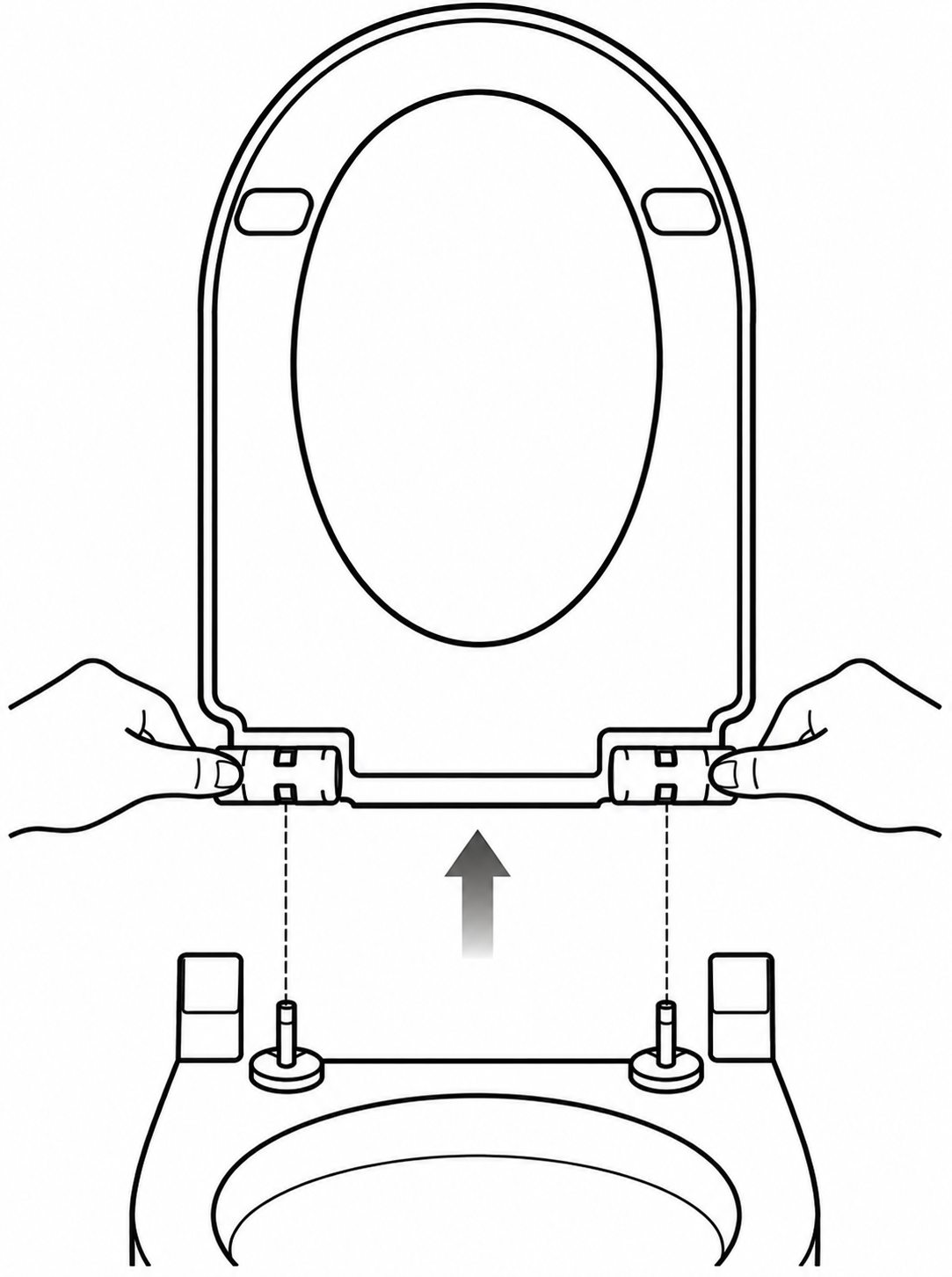

• 便座 便蓋の着脱
• 洗濯機の蓋の着脱
• ゴミ箱の蓋の着脱
• 陳列ショーケースの着脱

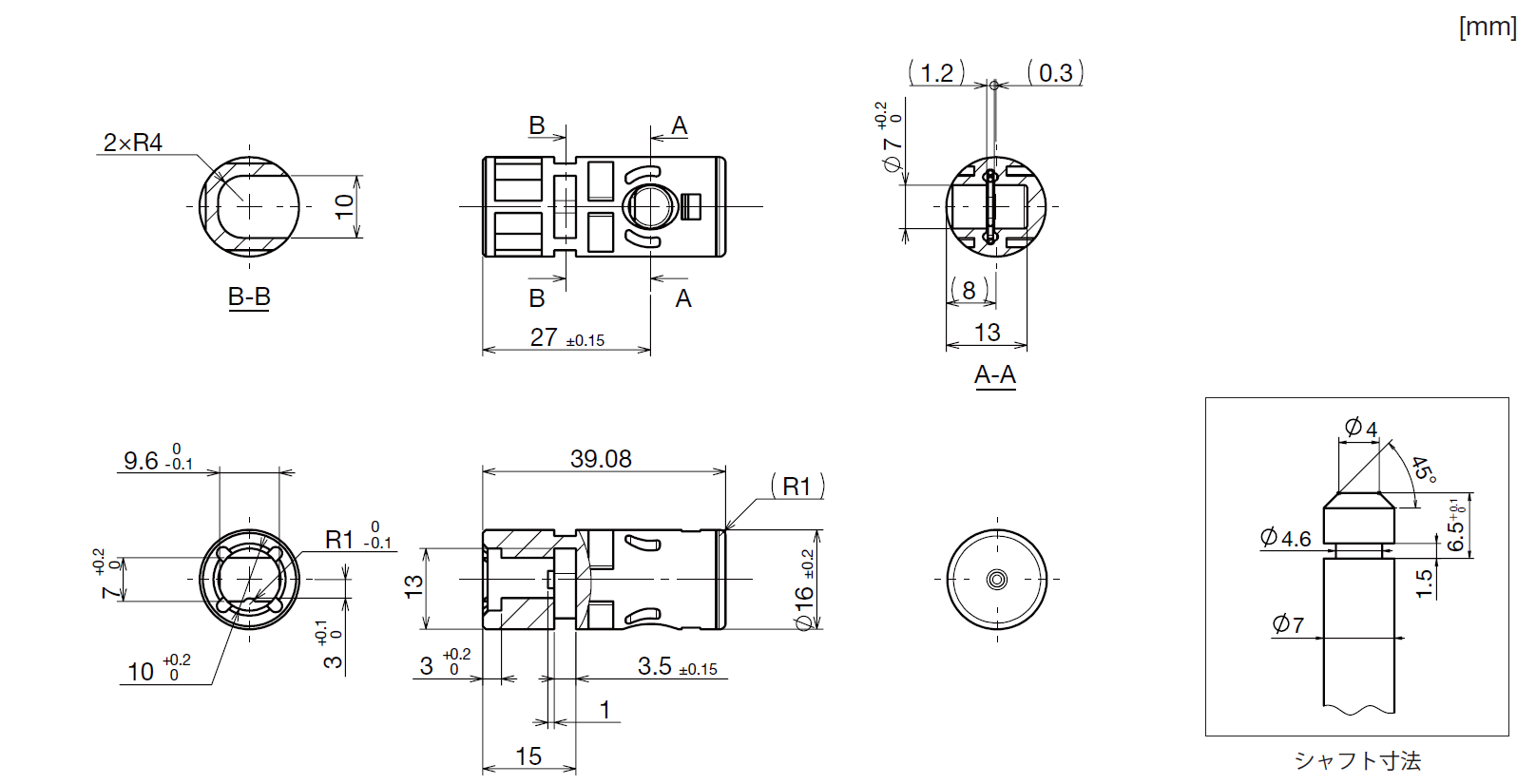

製品寸法

【参考】シャフト寸法
図面の寸法に基づき、お客様側でシャフトをご手配ください。
手配が困難な場合には、弊社にて製作対応も可能です。

製品仕様

• 許容荷重　19.6N (P)　
• 単位重量　約6.3g
• 使用温度範囲　0～40℃
• 材質　PBT 樹脂、ピアノ線(SWP)
