SRシリーズ｜SRX

簡易脱着機構-ＳＲＸ

SRX は片手操作のワンアクションだけで着脱可能なユニットシステム。
画期的な内部構造により、片手で差し込むだけの操作で確実にホールドされ、またワンプッシュでリリースすることが出来る着脱機構です。

特長

• 押し込み動作だけの着脱機構により、簡単で確実な取り付け・取り外しを可能にする。
• 手の届きにくい場所や工具の入りにくい場所への遠隔操作による着脱を可能にする。
• 高い耐久性により、付け替え頻度の高い箇所への使用を可能にする。
• 使用環境を選ばない、シンプルな外観と構造デザイン。

製品の動き

シャフトを差し込むだけで確実に固定し、ワンプッシュで容易に着脱できます。

SRXにシャフトを差し込むだけで固定し、ワンプッシュで容易にシャフトを着脱することができます。

During attachment

During detachment

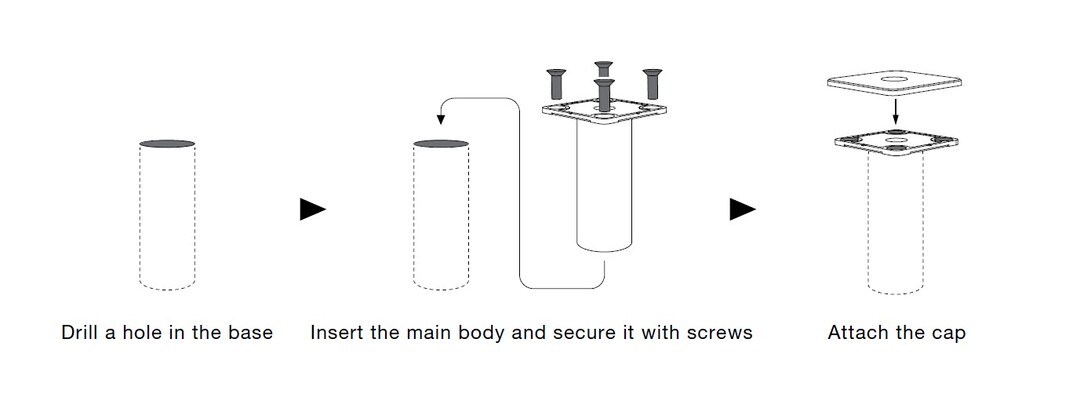

Main body installation

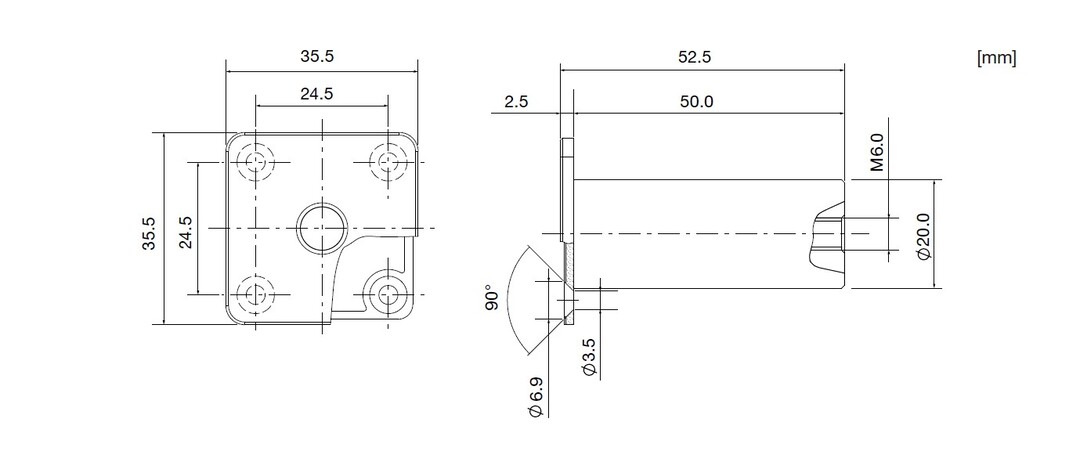

Product Dimensions

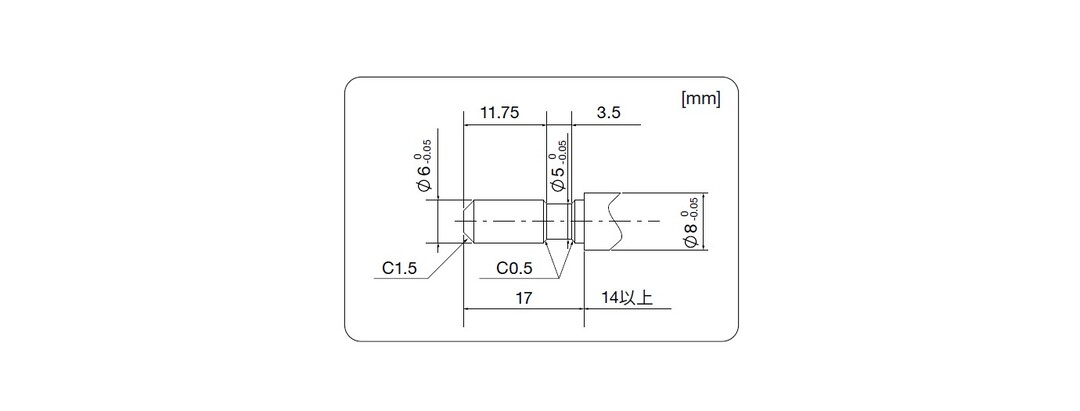

Shaft dimensions for insertion

仕様

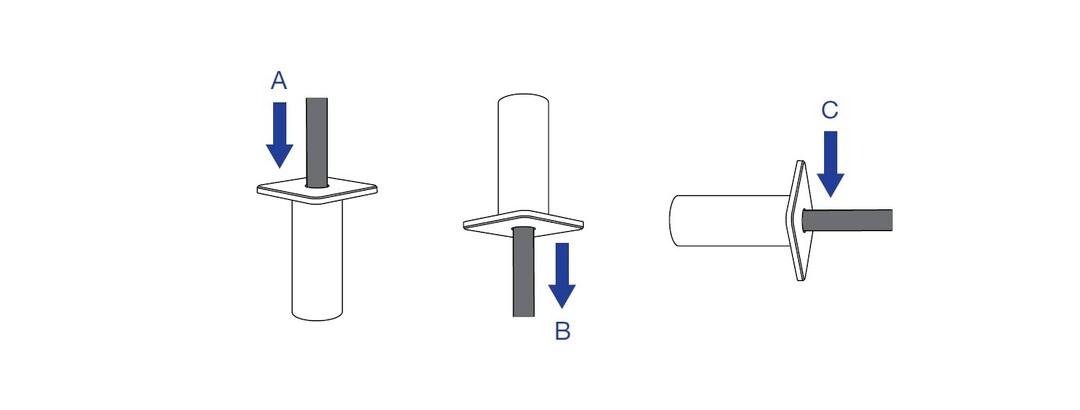

• • Allowable load on the shaft in each direction
    Direction A: 100N
    Direction B: 50N
    Direction C: 100N (Load applied at the base)
  • Durability 50,000 attachment/detachment cycles
  • Operating Temperature Range -10 °C to 50 °C
