SRシリーズ｜SR12

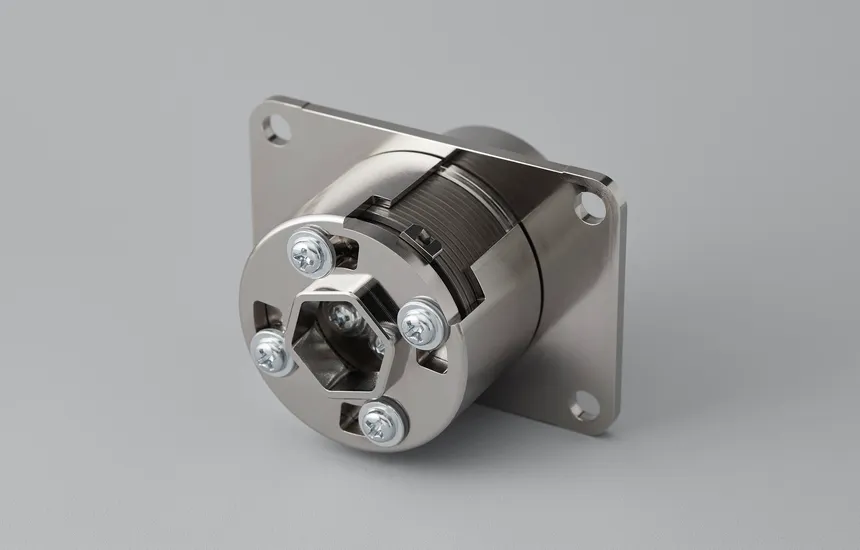

逆入力遮断クラッチ-ＳＲ１２

SR12は、逆入力遮断機能を備えたSR2シリーズの許容トルクを従来比10倍の12.5 N･mまで向上した高トルクモデルです。
モーター・電磁クラッチ・ソレノイドに代わる機械式制御機構として動力の伝達・遮断を行い、両方向への動作と任意位置での保持を可能にします。

特長

• 逆入力遮断機能による確実な保持性能
• 両方向動作に対応し、多様な機構設計が可能
• コンパクト設計により多様な設置環境に対応
• 電力や圧縮空気などの動力源が不要
• モーター・電磁クラッチ・ソレノイドの代替として使用可能
• シンプルな構造で高い信頼性を実現

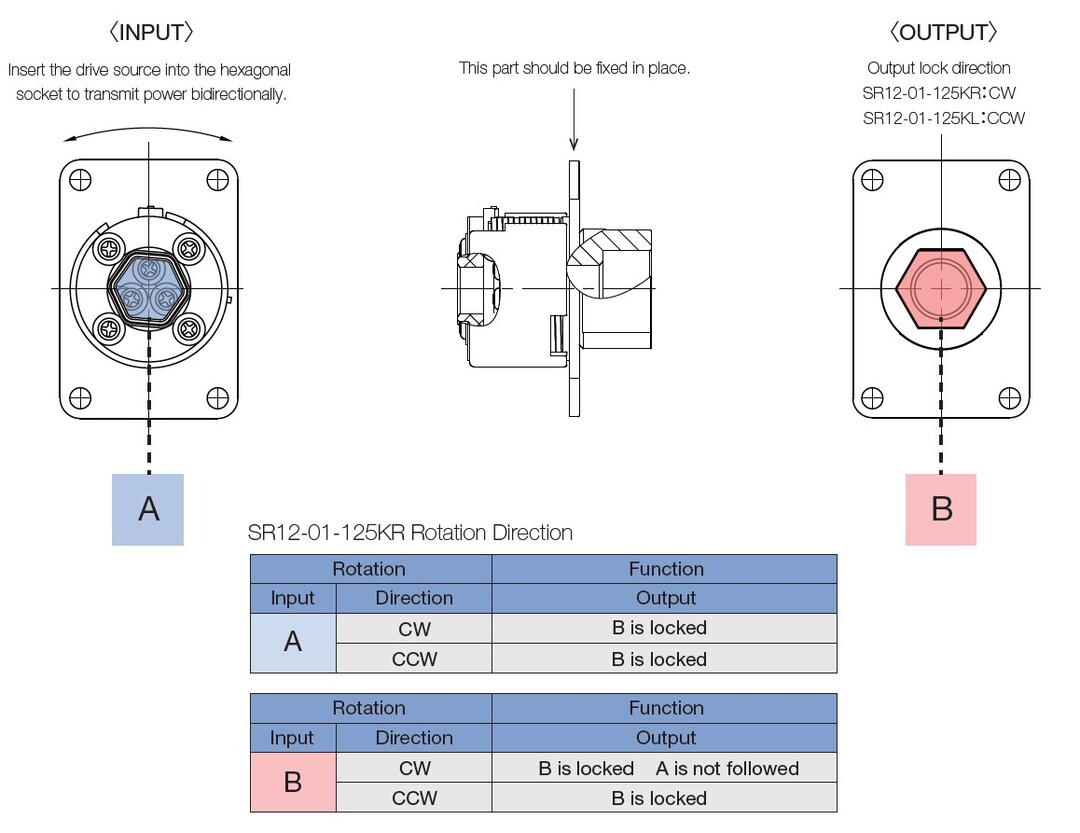

製品の動き

逆入力遮断機能により、入力軸から出力軸へ駆動を伝え、駆動を停止したら入力をロックし、その位置で正確に固定することが出来ます。

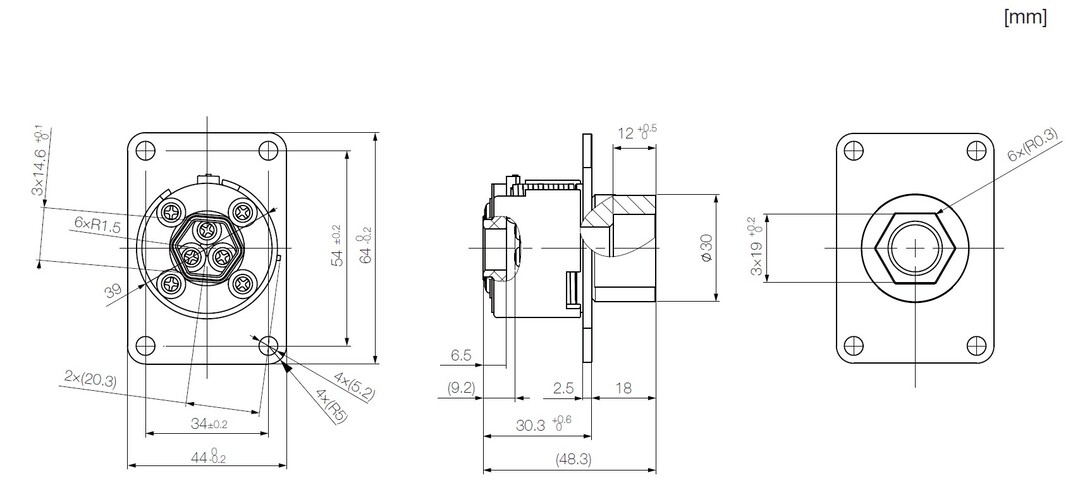

製品寸法

製品仕様

• • • • 許容トルク　 12.5N・m
      • 許容回転速度 ( 目安 )　60min^-1
      • 重量　約 250g
      • 耐久性　 5000回
        (※ 耐久試験条件は、12.5N・m 負荷した状態で [CW：60min^-1×10 回転 ]⇔[CCW：5min^-1×1 回転 ] の双方向動作 ( 回転方向切り替え時 2 秒停止 ) を 1 回とする。）
